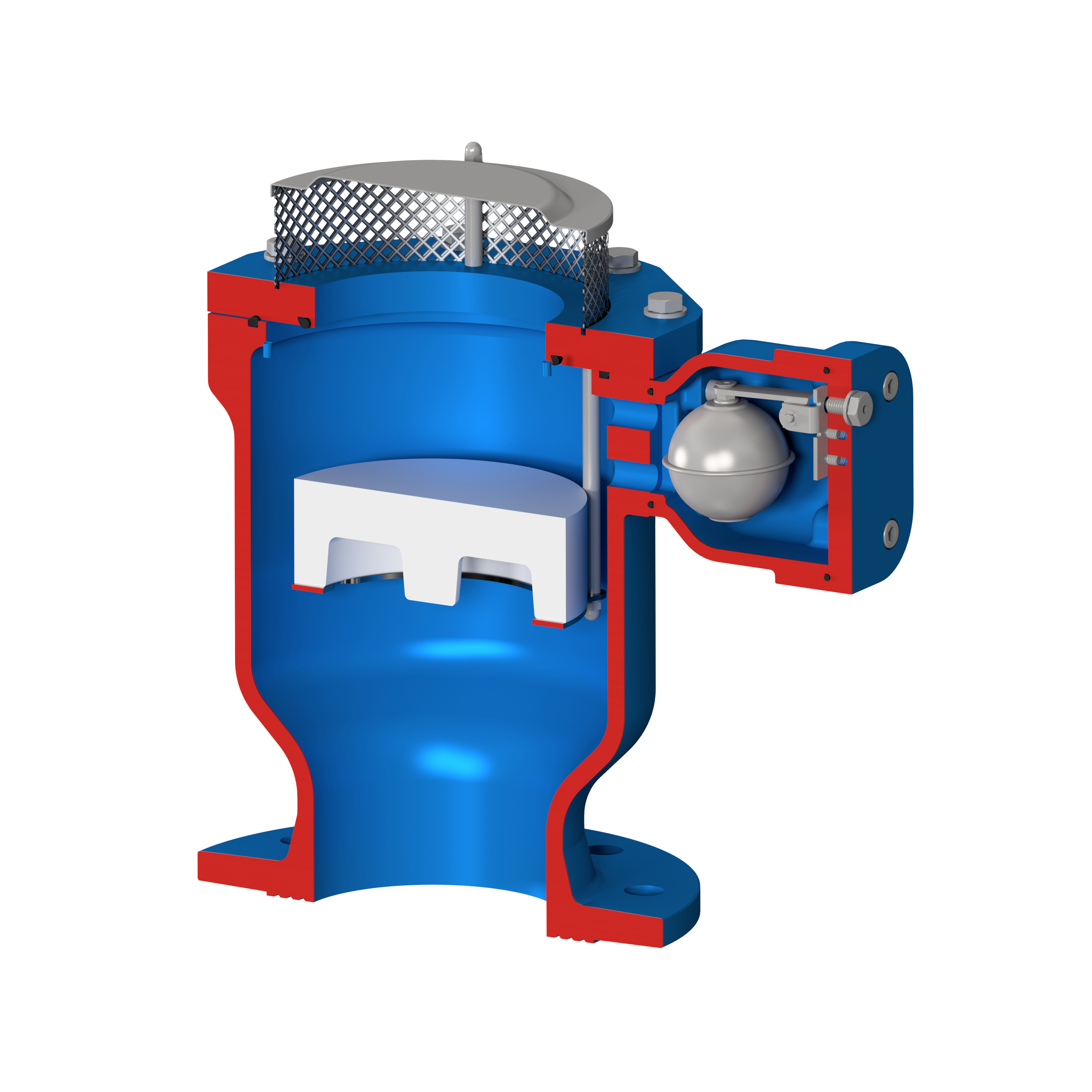

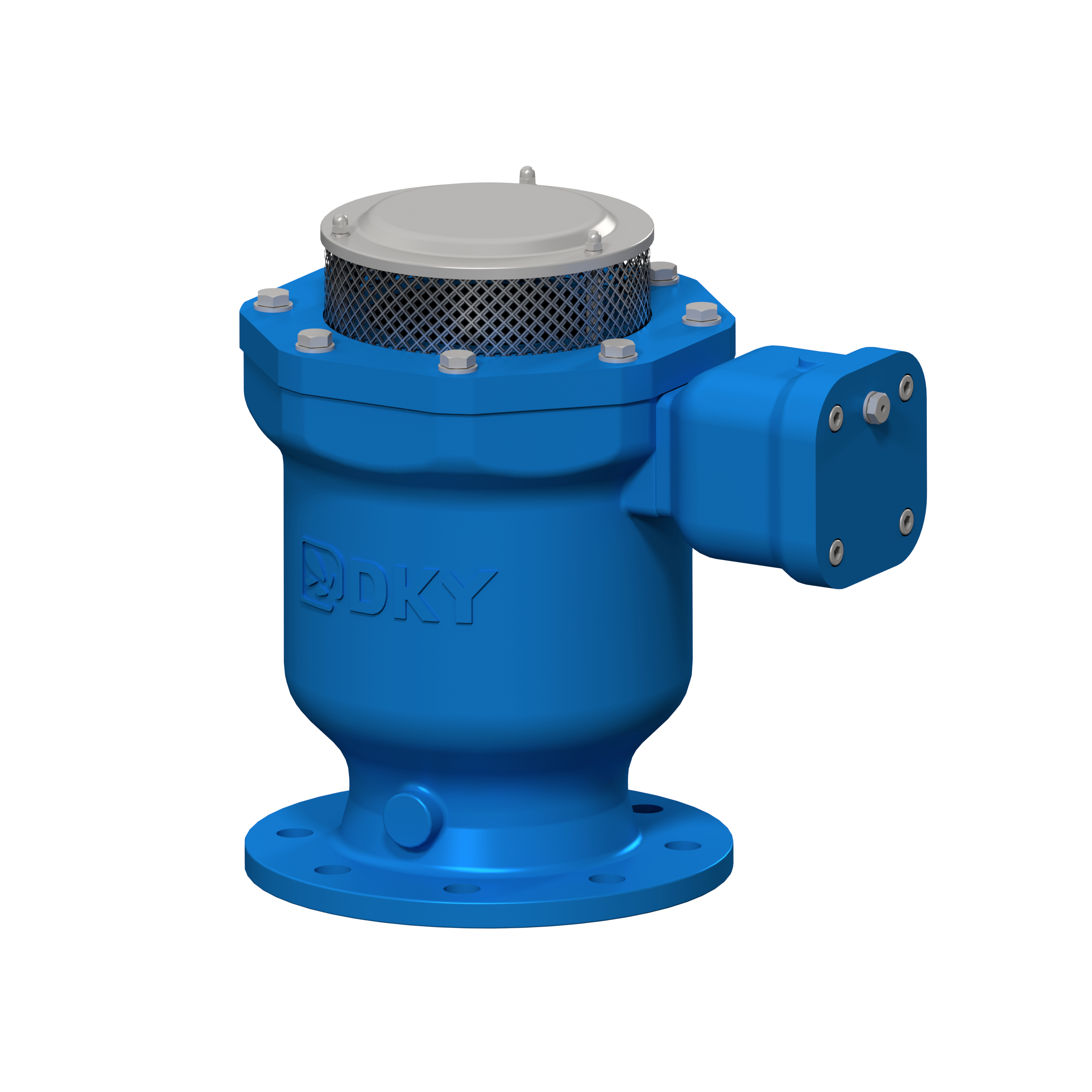

Boru hattı tasarımlarında , aslında en önemli kriterlerden biri olan 'Hava Tahliye'' işlemi için uygulama ve tasarım hatalarını giderecek yeni nesil tasarımdır. Alışılmış çift küreli vantuzun 3 fonksiyonu korunmuştur. Hava alma ve atma fonksiyonları termoplastik malzemeden mamul flatör ile sağlanırken, hava salma fonksiyonu paslanmaz çelik flatör ile sağlanmaktadır. Bu tasarım yüksek korozyon direnci ile uzun ömürlüdür.
Boru hattı tasarımlarında , aslında en önemli kriterlerden biri olan 'Hava Tahliye'' işlemi için uygulama ve tasarım hatalarını giderecek yeni nesil tasarımdır. Alışılmış çift küreli vantuzun 3 fonksiyonu korunmuştur. Hava alma ve atma fonksiyonları termoplastik malzemeden mamul flatör ile sağlanırken, hava salma fonksiyonu paslanmaz çelik flatör ile sağlanmaktadır. Bu tasarım yüksek korozyon direnci ile uzun ömürlüdür.
| Teknik Özellikler | |||||
| Anma Çapı | DN50-DN300 | ||||
| Anma Basıncı | PN10 - 16 - 25 , ANSI Class 150 | ||||
| Flanş Standardı | EN 1092-2 , ANSI B16.5 | ||||
| Çalışma Sıcaklığı | -10°C … +50°C | ||||
| Kaplama | Termoplastik / Elektrostatik Epoksi | ||||
| Fonksiyonlar | |||||
| 1) Boru hattı dolumunda hattaki havanın atmosfere tahliye edilmesi. (Basınçsız fonksiyon) | |||||
| 2)Boru hattı boşaltımında hattaki suyun yerine atmosferik havanın boru hattına emilmesi.(Basınçsız fonksiyon) | |||||
| 3)Boru hattı çalışırken farklı nedenlerle kritik noktalarda biriken hava kabarcıklarının hava cebi oluşturmasını engelleyecek şekilde atmosfere tahliyesi. (Basınçlı fonksiyon) | |||||
| Malzeme Özellikleri | |||||
| PARÇA NO | PARÇA ADI | MALZEME | OPSİYON | ||
| 1 | GÖVDE | EN GJS 400-15 | EN GJS 500-7 | ||
| 2 | KAPAK | ST ÇELİK | PASLANMAZ ÇELİK | ||
| 3 | FLATÖR | HDPE300 | PP | ||
| 4 | MİLLER | AISI304 | - | ||
| 5 | STOP SACI | AISI304 | - | ||
| 6 | BAĞLANTI ELEMANLARI | A2 | A4 | ||
| 7 | FLATÖR (KÜRE) | AISI316 | - | ||
| 8 | FİLTRE | AISI304 | AISI 316 | ||
| 9 | FİLTRE KAPAĞI | AISI304 | AISI 316 | ||
| 10 | SIZDIRMAZLIK ELEMANLARI | NBR | EPDM | ||
| Anma Çapı | PN | WDC | WSC | H | KG |
| 50 | 10 - 16 - 25 | 295 | 175 | 275 | 16 |
| 65 | 10 - 16 - 25 | 295 | 175 | 275 | 18 |
| 80 | 10 - 16 - 25 | 330 | 205 | 315 | 20 |
| 100 | 10 - 16 | 355 | 250 | 350 | 26 |
| 100 | 25 | 360 | 250 | 350 | 26 |
| 125 | 10 - 16 | 370 | 255 | 350 | 30 |
| 150 | 10 - 16 | 430 | 310 | 430 | 50 |
| 150 | 25 | 430 | 310 | 430 | 55 |
| 200 | 10 | 515 | 400 | 540 | 85 |
| 200 | 16 | 515 | 400 | 540 | 85 |
| 200 | 25 | 515 | 400 | 540 | 85 |
| 250 | 10 | 575 | 460 | 670 | 120 |
| 250 | 16 | 575 | 460 | 670 | 125 |
| 250 | 25 | 575 | 460 | 670 | 130 |
| 300 | 10 | 690 | 555 | 750 | 160 |
| 300 | 16 | 690 | 555 | 750 | 170 |
| 300 | 25 | 690 | 555 | 750 | 180 |
