Ürün Açıklaması
Atık su hatlarında boru içerisindeki havayı bertaraf etmek için kullanılır.

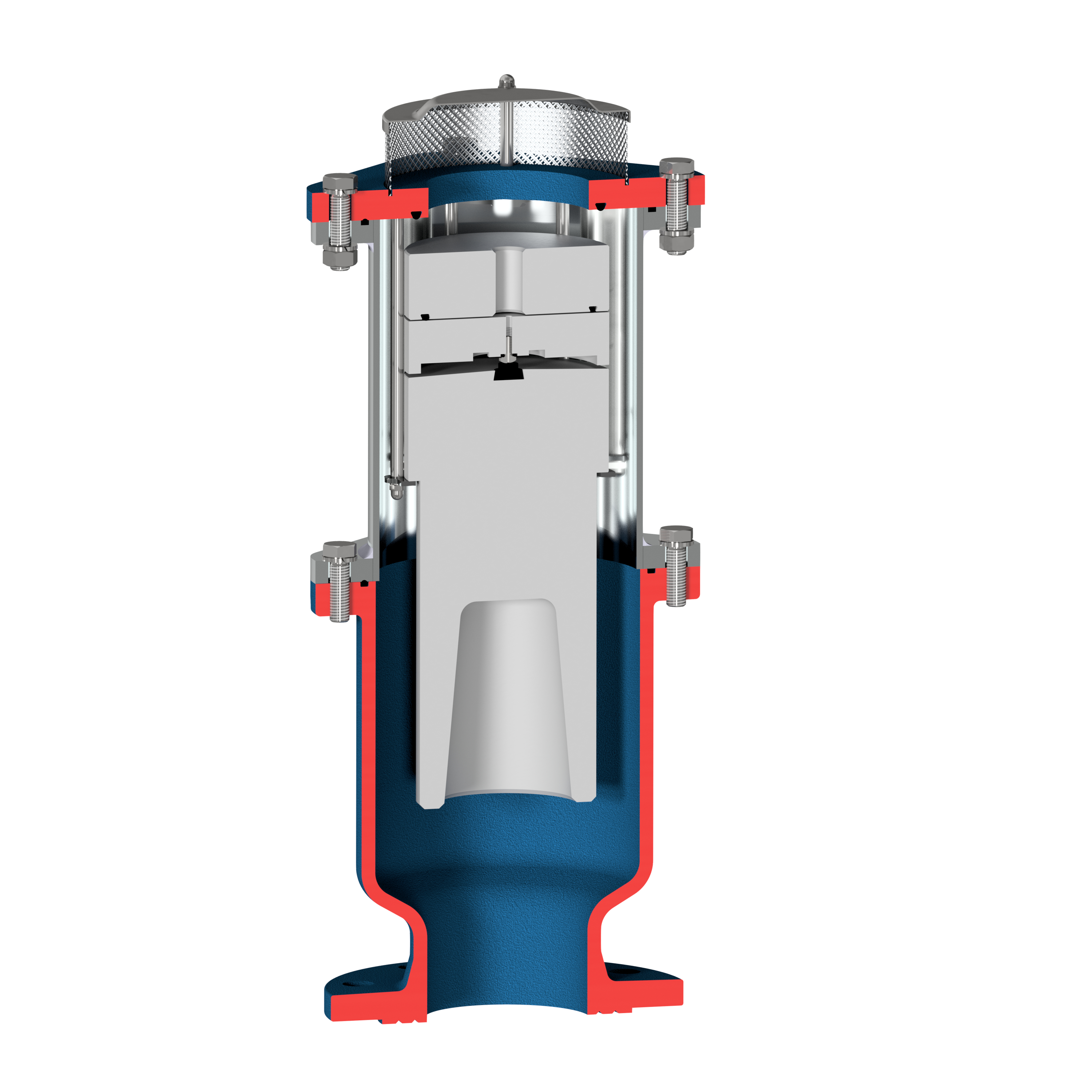

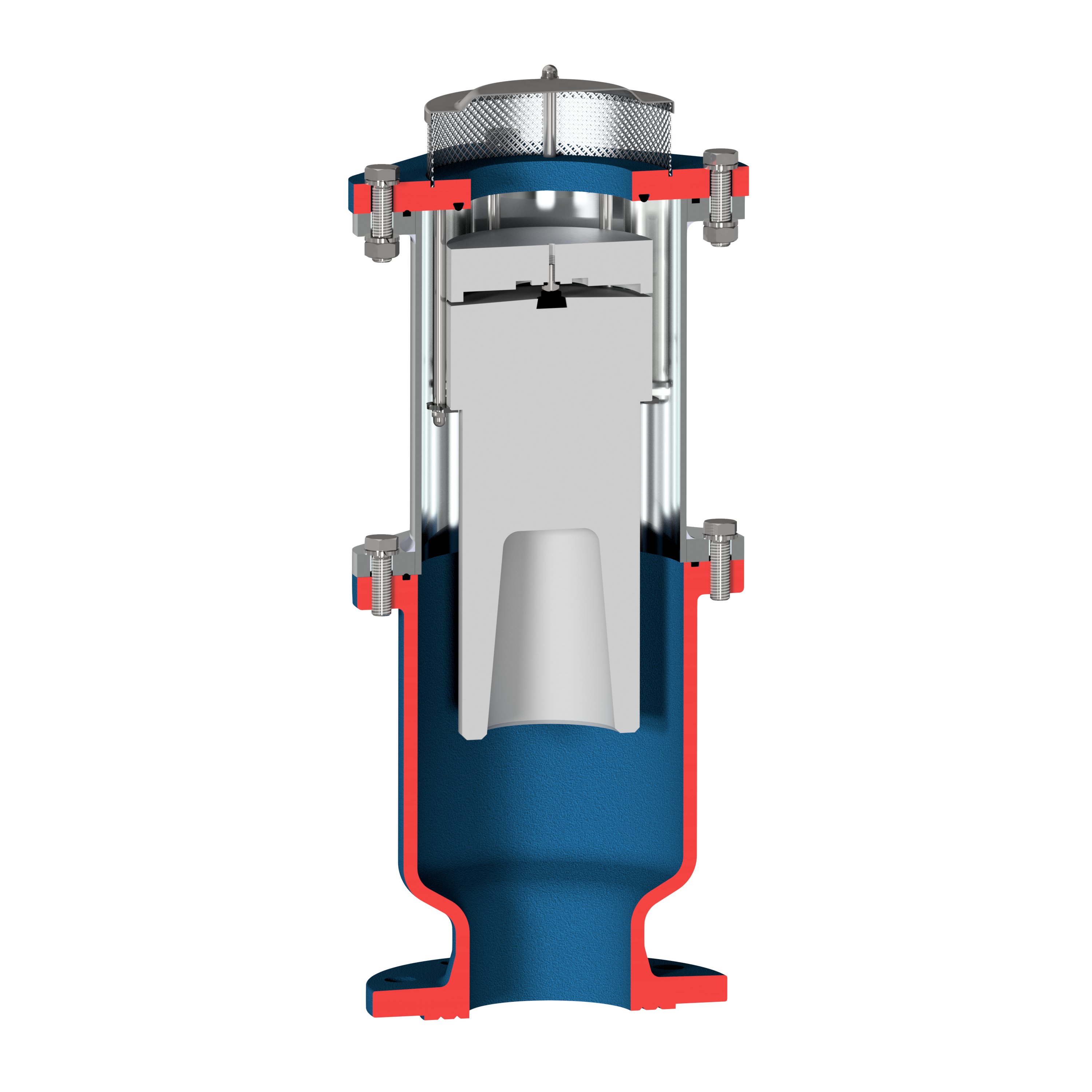

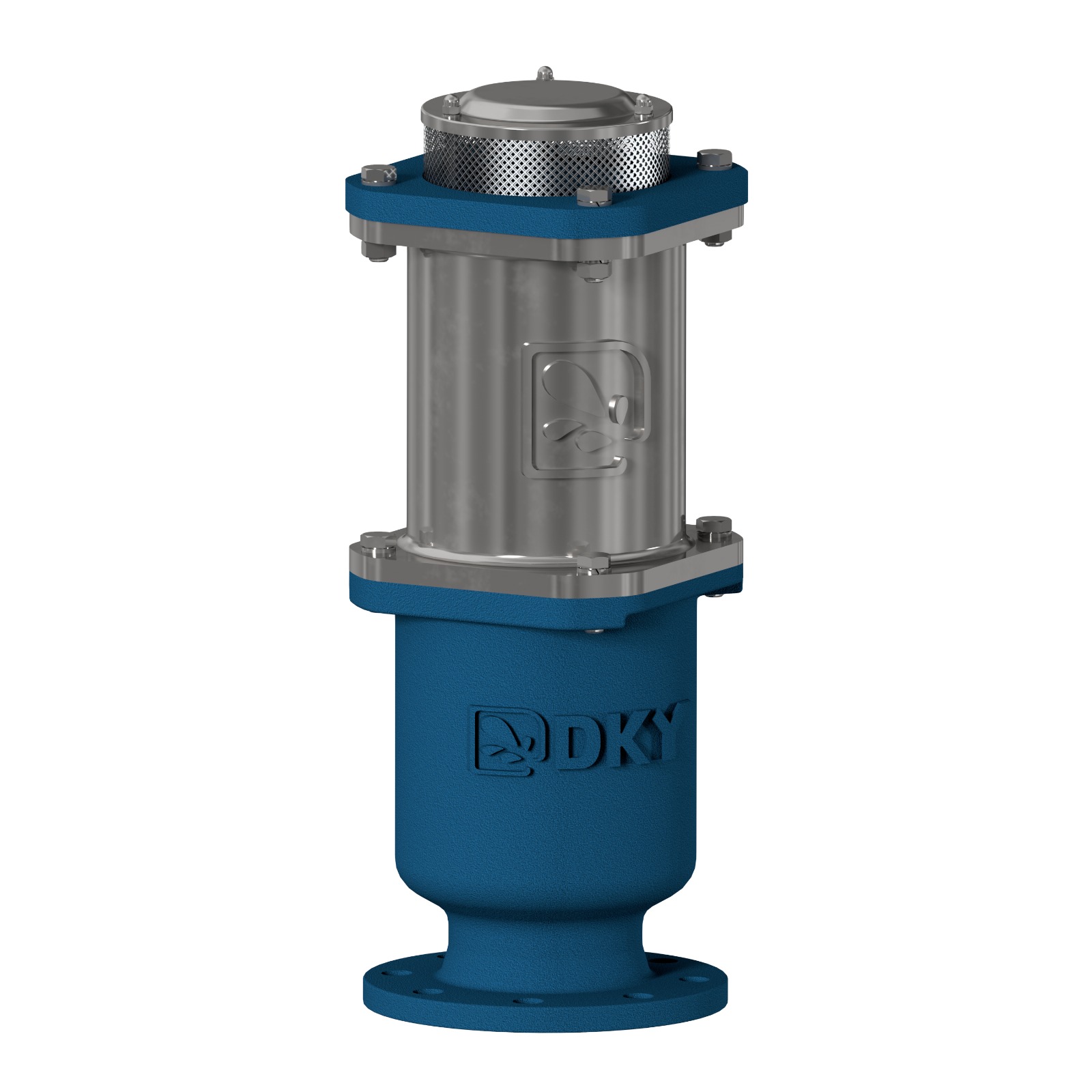

PİS SU HAVA VANASI
Atık su hatlarında boru içerisindeki havayı bertaraf etmek için kullanılır.
Ürün Teknik Özellikleri
| Teknik Özellikler | ||||
| Anma Çapı | DN50-DN300 | |||
| Anma Basıncı | PN10 - 16 - 25 , ANSI Class 150 | |||
| Flanş Standardı | EN-1092-2 , ANSI B16.5 | |||
| Çalışma Sıcaklığı | -10°C … +50°C | |||
| Kaplama | Termoplastik / Elektrostatik Epoksi | |||
| Malzeme Özellikleri | ||||
| PARÇA NO | PARÇA ADI | MALZEME | OPSİYON | |
| 1 | ALT GÖVDE | EN GJS 400-15 | PASLANMAZ ÇELİK | |
| 2 | ÜST GÖVDE | AISI304 | EN GJS 400-15 | |
| 3 | KAPAK | ST ÇELİK | PASLANMAZ ÇELİK | |
| 4 | FLATÖRLER | HDPE300 | PP | |
| 5 | KÜÇÜK ORİFİS | AISI304 | - | |
| 6 | MİLLER | AISI304 | - | |
| 7 | STOP SACI | AISI304 | - | |
| 8 | BAĞLANTI ELEMANLARI | A2 | A4 | |
| 9 | FİLTRE | AISI304 | AISI 316 | |
| 10 | FİLTRE KAPAĞI | AISI304 | AISI 316 | |
| 11 | SIZDIRMAZLIK ELEMANLARI | NBR | EPDM | |
| Sütun1 | Sütun2 | Sütun3 | Sütun4 | Sütun5 | Sütun6 | Sütun7 | Sütun8 | Sütun9 | Sütun10 | Sütun11 |
| Anma Çapı | Geçiş | PN | D | k | nxd | b | f | W | H | KG |
| 50 | 10 - 16 - 25 | 165 | 125 | 4x19 | 19 | 3 | 168 | 404 | 15 | |
| 65 | 50 | 10 - 16 - 25 | 185 | 145 | 4x19 | 19 | 3 | 185 | 404 | 15 |
| 80 | 10 - 16 - 25 | 200 | 160 | 8x19 | 19 | 3 | 203 | 484 | 20 | |
| 100 | İPTAL SÜTUN | 10 - 16 | 220 | 180 | 8x19 | 19 | 3 | 245 | 518 | 30 |
| 100 | 25 | 235 | 190 | 8x23 | 19 | 3 | 245 | 559 | 35 |
